概  述

2015年8月，國家發展改革委發布《關于加快配電網建設改造的指導意見》。意見指出要以智能化為方向，按照“成熟可靠、節能環保"的原則，全面提升配電網裝備水平；采用物聯網、現代傳感和信息通信等技術，實現設備、通道運行狀態及外部環境的在線監測，提高預警能力和信息化水平。

目前配電站所存在浸水、有害氣體超標、盜竊等風險，以及高溫高濕引起設備絕緣損壞等設備故障問題。改善配電站所運行環境，加強設備狀態監測和維護管理水平，消除安全隱患，提高供電可靠性。

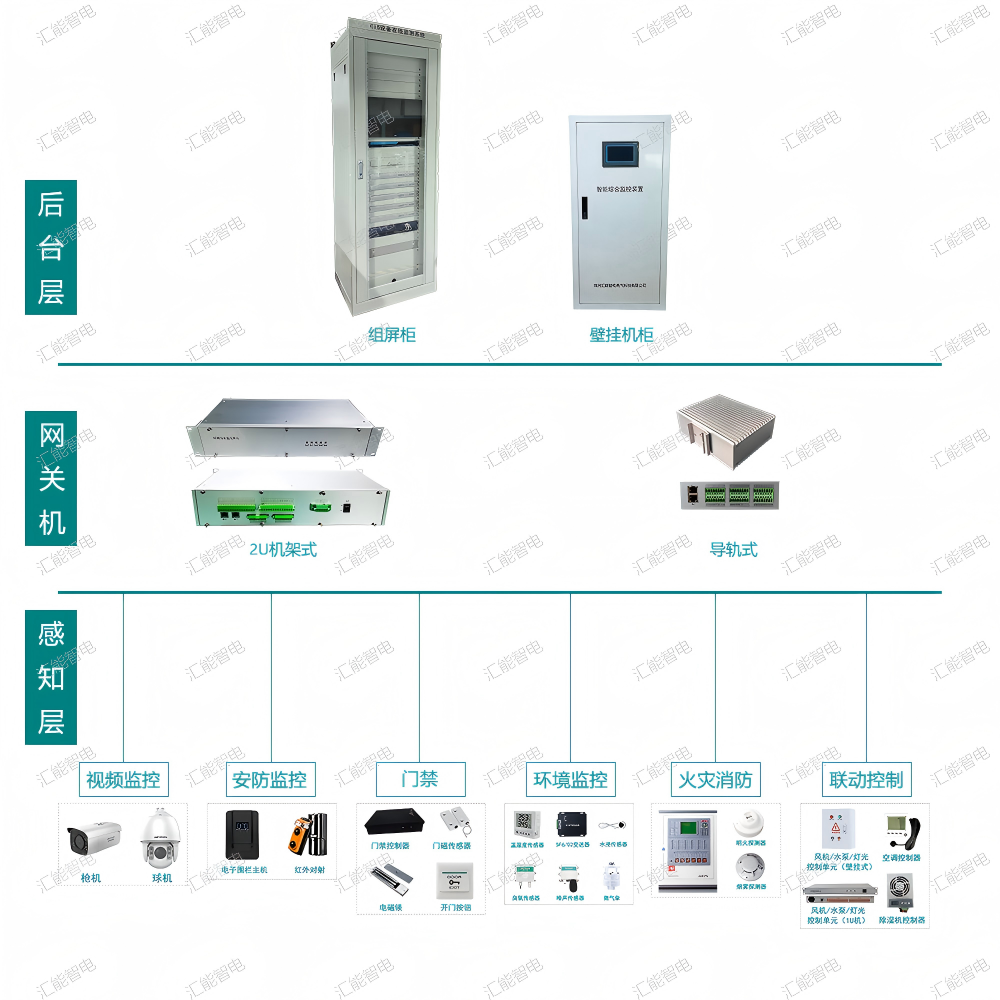

配（變）智能環境綜合監控系統框架圖

配（變）智能環境綜合監控系統由智能監控平臺、數據傳輸系統、智能監控主機、各監測子系統及執行子系統等部分組成，現場傳感及執行單元采用通過智能監控終端經數據傳輸系統接入到管理平臺。

圖1智能配電站所監控系統總體框圖

1、數據傳輸系統

整個系統業務信息交互主要包括各傳感器、執行元件與智能監控主機之間的信息采集、傳輸以及智能監控主機與平臺之間的數據通信。

各傳感器將采集到巡檢數據通過無線、以太網、RS485/232等方式傳輸至智能監控主機，智能監控主機將數據以太網的形式傳輸至網絡交換機，網絡交換機再將巡檢數據傳輸至電力系統內部光纖環網或無線配網通訊中，智能監控平臺就能通過電力系統光纖環網獲取巡檢數據，并為管理終端提供數據服務。

2、智能監控主機

智能監控主機：實現與管理平臺的網絡通信，支持104、101、Modbus等電力協議，支持4G無線數據上傳等多種通訊方式，具有8路無源開關量輸入，8路繼電器輸出，具有6路RS232/485串口，2路10/100M網絡接口，實時RTC，并支持監控點位控制邏輯聯動自由編程，實現配電站所內狀態信息的采集、上送以及各個子系統之間的聯動。
